안녕하세요. 송재훈입니다.
지난 간밤에 그래픽카드란에 올렸던 내용을 정리해서 올려봅니다.
1. G400 의 TV-OUT 케이블을 만들어 보자!
준비해야할 부품은 다음과 같습니다.
약간의 케이블 / D-SUB 15핀 커넥터 (숫놈) / RCA 커넥터(암놈) / MINI-DIN 7핀(또는 4핀) 커넥터 (암놈)
 |  |  |
위에서 커넥터 암놈을 쓰는 이유는 별도로 S-VIDEO 또는 RCA 케이블로 길이를 연장하기 위함이나 처음 제작할 때 부터 선의 길이를 길게 한다면 모두 숫놈으로 제작하여 바로 TV 에 연결해도 됩니다.
위의 재료들이 준비하기 번거롭(?)다면 차선책으로 다음의 재료를 쓰시면 됩니다.
D-SUB 15핀 커넥터 (숫놈)/ 일반 RCA 케이블 (숫놈)/ 일반 S-VIDEO 케이블 (숫놈)
S-VIDEO 케이블의 경우 미리 어떤 선이 어느 핀을 나타내는지 알고 있어야 합니다.
따라서 케이블의 한쪽 커넥터를 절단한 뒤 테스터 등으로 위치를 확인해 놓으시기 바랍니다.

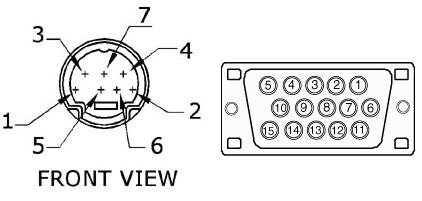

위 그림에서 오른편 그림은 D-SUB 커넥터 암놈을 밖에서 본 그림입니다. 숫놈을 납땜할 때에는 내부에서 납땜하므로 이 배열을 그대로 따르면 됩니다. 당연히 숫놈을 밖에서 보면 좌우가 뒤바뀐 모습이 됩니다.
왼편 그림은 S-VIDEO 용 MINI-DIN7 핀 숫놈을 외부에서 본 그림입니다. 암놈을 납땜해야 하므로 내부에서 남땜하므로 이 배열을 그대로 따르면 됩니다. 당연히 암놈을 밖에서 보면 이 배열의 반대가 됩니다.
단 여기서 MINI-DIN 7핀을 사용하였는데, 다소 사용하기도 어렵고 사실상 납땜하기가 상당히 번거롭습니다. 따라서 우리는 그냥 S-VIDEO 출력만 하면 되므로 그냥 S-VIDEO 케이블을 그대로 이용해도 됩니다. 위의 왼쪽 그림이 바로 숫놈의 핀배열을 의미하므로 그대로 보고 하셔도 되고 아래의 그림을 참고하신다면 보다 편리할 것입니다.
이제 핀의 위치는 충분히 익히셨으리라(?) 생각됩니다.

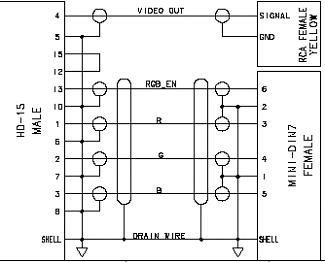

드디어 회로도입니다.
위의 회로도는 다소 복잡해 보이지만 실상은 매우 간단한 것입니다.
회로도에서 동그라미 부분은 신호의 차폐를 위해서 그라운드로 쉴딩처리하는 것 같은데 별 필요 없어 보입니다. 귀찮기만 하죠. -_-;
접지(GND)를 해야하는 핀은 모두 한꺼번에 이어주면 됩니다. 커넥터에서 한꺼번에 이어주고 케이블로는 한 선으로 가는게 간편하겠죠.
D-SUB 의 5,6,7,8,10, SHELL(쇠 껍데기) 에 해당합니다. S-VIDEO 에서는 1,2, SHELL(쇠 껍데기) 에 해당합니다. RCA 에서는 SHELL(쇠가 밖으로 나와있는 부분)에 해당됩니다.
이게 신호선을 각각 이어줘야 합니다. RCA 의 가운데 신호선은 D-SUB 의 4번 핀에 해당합니다. S-VIDEO 의 3,4,5,6 번 핀은 D-SUB 의 1,2,3,13 번 핀에 해당합니다. (위의 빨간색 글씨는 S-VIDEO 케이블을 사용하거나 MINI-DIN 4핀을 사용할 경우 필요 없음) 또한 D-SUB 의 15,12 번 핀은 서로 이어주세요. 반드시 필요한 부분으로 보입니다.
이와 같이 만들어주면 드디어 G400 의 TV-OUT 케이블이 완성됩니다. ^^
2. 시중에 파는 G450~G550 의 TV-OUT 케이블을 개조하여 G400 용으로~
원래 이 글의 원본은 G450 케이블을 산 분이 G400 에 사용하려다가 낭패를 보았다는 질문 내용에 동기를 얻어 작성되었습니다. 그렇다면 G450 용 케이블로 G400 에 사용을 못할 것도 없지 않느냐는 원론적인 질문을 던져봅니다.

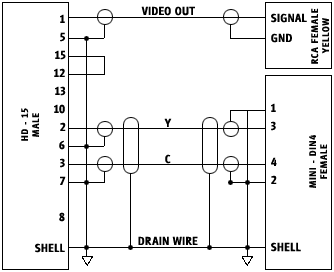

아래는 G450 용 케이블의 회로도입니다.
G400 용 보다는 단순화되어 있고 많이 흡사한 것을 볼 수 있습니다.
다음과 같은 방법으로 G450 케이블을 개조한다면 가능해 보입니다.
다만 이 방법으로는 RCA 연결은 살릴 수 없으며 S-VIDEO 연결만 가능합니다.
원래 RCA 케이블로 들어가는 신호를 S-VIDEO 케이블의 3번핀에 연결합니다. 원래 S-VIDEO 케이블의 3번핀에 들어갈 신호를 S-VIDEO 케이블의 4번핀에 연결하며 나머지 신호는 신경쓰지 마세요.
그럼 아마도(?) G400 에서 S-VIDEO는 사용이 가능할 것으로 판단됩니다. 이 내용에 잘못된 부분이 있다면 언제든지 지적해 주시기 바랍니다.
-------------------------------------------------------------
사실 복잡해 보여도 다소 간단한 것이라고 말씀드릴 수 있으며 약간의 납땜 실력으로도 충분히 제작이 가능하다고 생각됩니다. 게다가 재료비도 거의 들지 않네요.^^
아무쪼록 도움이 되셨기를 바랍니다.
