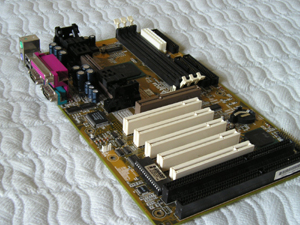

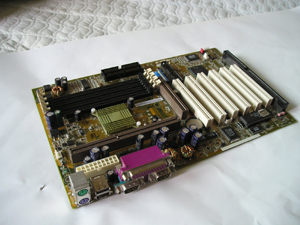

펜티엄2 시절부터 펜티엄3 초창기까지 인기를 누렸던 보드가 BX보드입니다.
또한 인텔 역사상 가장 장수한 메인보드 칩셋이 BX칩셋이기도 하고요.
출시 초기엔 슬롯형CPU만 꽂아 쓸 수 보드였으나 이 후 라이저카드의 등장으로 소켓370 타입의 CPU도 BX보드에 장착이 가능케 되었습니다.
 |  |
그러나 BX보드는 공식적으로는 최대 fsb100의 코퍼마인 1GHz CPU까지만 지원합니다. 그나마 1GHz까지 지원하는 BX보드는 얼마 되지 않는 후기형 BX보드에 국한됩니다. BX보드는 지원하는 CPU 종류에 따라서 크게 3부류로 나눌 수 있는데 펜3 카트마이 600까지 지원하는 것, 코퍼마인 850까지 지원하는 것, 코퍼마인 1기가까지 지원하는 것 이렇게 3가지입니다.
이 중 초기형인 카트마이600까지 지원하는 BX보드의 경우는 투알라틴 CPU를 개조하여 장착한다 해도 인식 불가능한 경우가 있을 수 있습니다. 인식이 안 된다 하더라도 바이오스를 패치한 뒤에 인식 가능한 경우도 있습니다.
코퍼마인까지 지원하는 BX보드는 거의 대부분 개조 투알라틴 CPU를 지원합니다.
일단 BX보드에 투알셀을 장착하고 싶으시다면 현재 쓰고 있는 보드가 투알셀에 인가되는 기본전압 1.475v를 공급해 줄 수 있는 BX보드인지를 가장 먼저 확인하셔야 합니다.
아래에 BX보드에서 사용 가능한 vrm칩 넘버를 열거하겠습니다. http://tank.co.kr 에서 발췌했습니다.
a. 투알라틴 사용 가능한 vrm칩 넘버를 확인하는 방법입니다.
확인에 앞서 코퍼마인 지원 보드는 확인 불필요합니다.
투알라틴사용이 가능한 것입니다.
보드를 보면 CPU슬롯(주로 뒷쪽) 근처에 50원동전 크기의 도넛 모양의
코일이 2개 있습니다. 그 바로 근처에 길이 1.5cm, 폭 1cm 정도의
다리가 20~16개정도 달린 vrm칩이 있습니다.
vrm칩은 보드에 한개만 있고 주변에 작은 부품들이 많이 있습니다.)
이 칩의 위에 적힌 번호,글자를 정확히 확인하면 됩니다.
b. 사용가능 vrm칩
ADP3157,AIC1569CS,CS-5165,CS-5165H,HIP-6004BCB,HIP-6016CB,HIP-6018BCB,
HIP-6019BCB,HIP-6021CB,HIP-6021ACB,LM-2636,LX-1664,LX-1664A,LX-1665,
LX-1665A,LX-1668,RC-5051,RC-5052,RC-5061,RC-5058,RT9221,SC-1153CS,
SC-1164,SC-1165,SC-1182,SC-1183,SC-1185,SC-1185A,UCC-3882,US3004CW
c. 사용불가능 vrm칩
ADP-3011,HIP-6004ACB,HIP-6017CB,HIP-6018CB,HIP-6019CB,LM-2635,RC-5053
,SC-1152CS
카트마이까지만 지원하는 BX보드의 경우 카트마이의 기본전압이 2.0v인 관계로 최소 지원 전압이 1.5v 이하까지 미치지 못하고 대략 1.7-1.8v 가량에 머물게 되므로 이 상태로 투알을 장착했다간 CPU에 무리가 갈 뿐더러 아예 보드에서 투알 자체를 인식 못할 수 있습니다. 허나 카트마이까지만 지원하는 BX보드 중에도 vrm칩이 투알을 지원한다면 투알 사용 가능합니다. 여기까지 조건이 충족되었는데도 투알이 인식 안 된다면 바이오스 자체가 투알을 지원하지 못한다고 볼 수 있습니다. 이 땐 바이오스 패치를 하여야 합니다. 제조사에서 공식적으로 제공하는 최신 바이오스로 패치를 하거나 롬바이패치를 하면 됩니다.
라이저카드는 일단 코퍼마인을 지원하여야 합니다. 그리고 전압 조절이 되는 것을 추천합니다.
대표적인 것으로 솔텍 라이저카드, ASUS 라이저카드, Slocket 라이저카드 등이 있습니다.

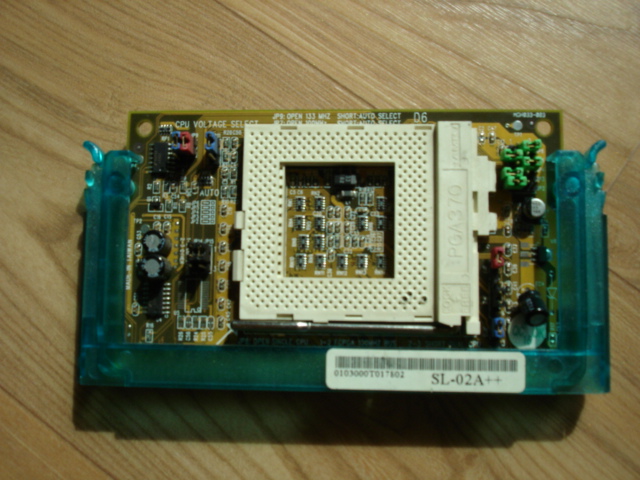

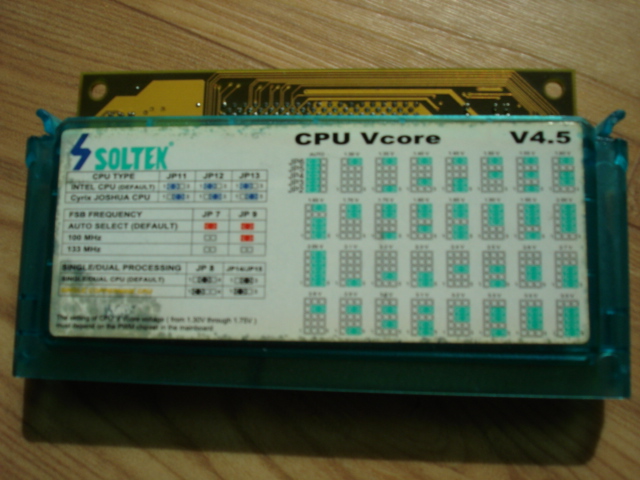

아래 이미지의 물건이 솔텍 라이저카드입니다.
위에 언급한 3종류의 라이저카드는 코퍼마인까지 지원합니다. 투알셀은 지원하지 않습니다. 그러나 라이저카드의 PCB기판에 개조를 하거나 투알라틴 CPU에 직접 개조를 가해서 투알라틴을 BX보드에 장착 가능합니다.
개조를 하지 않고 팔콤 컨버터와 같은 투알 공식 지원 컨버터를 이용하여 투알을 사용할 수도 있습니다. 하지만 시중에서는 찾아 보기가 거의 힘들 뿐더러 아직까지도 만만치 않은 가격입니다.
전압이 조절되는 라이저카드는 자체적으로 CPU 인가 전압을 컨트롤할 수 있는 칩을 내장하고 있습니다. BX보드의 vrm칩이 투알라틴을 지원한다 하더라도 전압 조절을 지원하지 않는 코퍼마인 지원 라이저카드에 투알라틴을 개조 장착하면 투알의 기본 전압보다 터무니 없이 높은 엉뚱한 전압이 인가되는 경우가 있습니다. 이것을 방지하기 위해선 전압 역시 와이어트릭으로 바로 잡아 주거나 전압 조절되는 라이저카드를 이용하여야 합니다.
와이어트릭에 대해 자세히 알려 드리기 위해 직접 게시물을 포스트하는 건 벅찬 일이므로
http://tank.co.kr 을 방문해 보시기 바랍니다.
